¿Cuanto Durará el O2 (oxigeno) dependiendo del tipo del tipo Tanque (Sistema Americano) y Sistema Europeo)? Formulas

Posted by EMS Solutions International on

EMS Field Guide ALS Version 2008 Edition 17

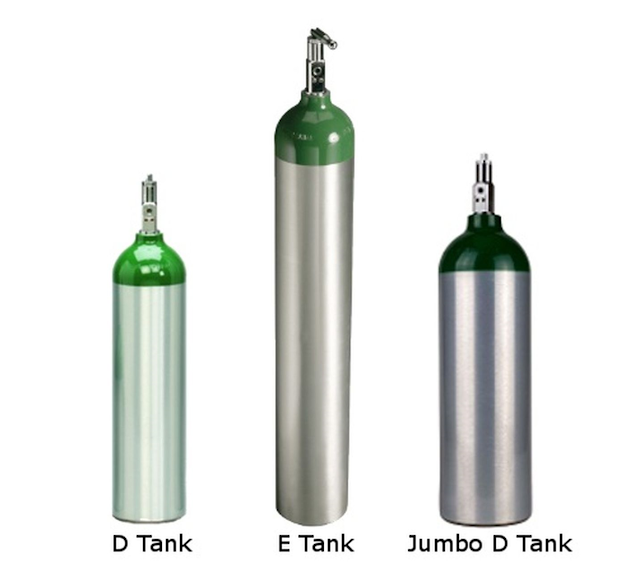

Tipos de Tanques de O2 Oxigeno, sistema americano psi



Long distance inter-facility transfers relies on a lots of factors one of them is oxygen reliability and duration of flow. #safety
Las transferencias entre instalaciones de larga distancia se basan en muchos factores, uno de ellos es la confiabilidad del oxígeno y la duración del flujo. #seguridad

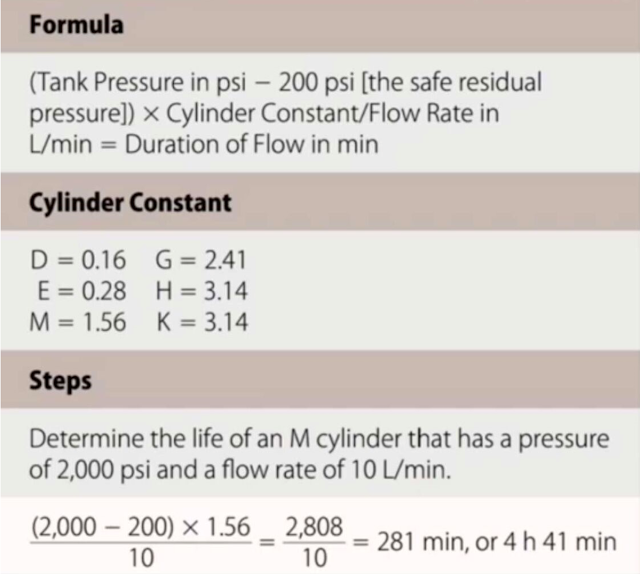

Formula de calculo de cantidad de oxigeno, sistema americano PSI


¿Por qué es más fácil aceptar las teorías de conspiración que las científicas?
Porque para entender las teorías científicas hay que estudiar #YOMEVACUNO contra el #Covid19 y demás enfermedades prevenibles by @DrRamonReyesMD




#Grupo de #TELEGRAM sobre #Salud, #Medicina y #Emergencias de toda #Iberoamérica
https://t.me/joinchat/GRsTvEHYjNLP8yc6gPXQ9Q


Generalmente este tipo de protección se busca a través de la vacunación. Pero en el caso de la infe


Bienvenidos a nuestro Grupo en TELEGRAM Sociedad Iberoamericana de Emergencias https://t.me/joinchat/GRsTvEHYjNLP8yc6gPXQ9Q
Cómo calcular la duración del tanque de oxígeno Sistema Americano PSI

Un cilindro de oxígeno (también llamado tanque de oxígeno, bala de oxígeno o botella de oxígeno) es un recipiente de almacenaje de dioxígeno, tanto bajo presión en cilindros de gas o como oxígeno líquido en tanques de almacenaje criogénicos.
Los cilindros de oxígeno son utilizados para almacenar gas para:
Como el dioxígeno líquido a presión atmosférica se evapora a los -183 °C, un cilindro de dioxígeno líquido debe almacenar el dioxígeno bajo esa temperatura y debe ser un buen aislante térmico. El dioxígeno rara vez se mantiene a presiones superiores a los 200 bar o 3000 psi, ya que los riesgos de incendio por alta temperatura causados por algún proceso adiabático aumentan cuando cambia la presión del gas al moverse éste de un recipiente a otro. Todo equipamiento que entre en contacto con dioxígeno a altas presiones debe ser "para oxígeno limpio" y "compatible con oxígeno" para reducir las posibilidades de incendio. "Para oxígeno limpio" significa la remoción de cualquier sustancia que pudiera actuar como combustible o fuente de ignición. "Compatible con oxígeno" significa que los componentes internos no pueden arder rápidamente o degradarse con facilidad en un ambiente de dioxígeno altamente presurizado.

En algunos países existen exigencias legales y de seguridad y restricciones en el uso, almacenamiento y transporte de dioxígeno puro. Los cilindros de oxígeno son normalmente almacenados en lugares con buena ventilación, alejados de fuentes potenciales de incendio y concentraciones de gente.

Oxigenoterapia y Vias AEREAS


Tanques de oxígeno ayuda a individuos con desordenes respiratorios o personas que necesitan oxígeno continuo como consecuencia de una enfermedad temporal o accidente. Cada tanque lleva una cantidad finita de oxígeno. Por esta razón, individuos deben realizar cálculos de duración tanque para estimar la cantidad de tiempo que pueden confiar en un tanque. Muchos factores se aplican al cálculo de duración, incluyendo variables como niveles seguros de residuos y los factores de conversión necesarios para convertir la presión del cilindro del tanque en litros de oxígeno.
Instrucciones
Determinar la presión del cilindro actual del tanque de oxígeno. Consulte el indicador de presión ubicado en el cilindro del tanque de oxígeno. Por ejemplo, suponer que es 907 kilogramos por pulgada cuadrada o "psi"
Encontrar el nivel de seguridad residual asociado con el tanque de oxígeno. Este es un factor de seguridad construido en para pacientes no quedarse completamente sin oxígeno. Consulte el manual o póngase en contacto con su médico o terapeuta. Debido a la importancia, la Academia Americana de cirujanos ortopédicos estableció un nivel residual mínimo seguro de 200 psi.
Calcular la presión del cilindro disponible restando el nivel residual de seguridad de la actual presión de cilindro. Usando los números ejemplo: presión del cilindro disponible = 2000 psi-200 psi = 1.800 psi
Encontrar el factor de conversión para convertir la presión disponible del cilindro en litros disponibles de oxígeno. Factores de conversión de tanques de oxígeno varían con el tamaño según el siguiente cronograma:
Calcular los litros de oxígeno disponibles multiplicando la presión del cilindro disponible por el factor de conversión. Continuando con el ejemplo: litros disponibles = 1.800 x 0,16 = 288 litros Tamaño
D = 0.16
E tamaño = 0.28
G tamaño = 2.41
H y K tamaño = 3,14
M tamaño = 1.56
Como por ejemplo, asumir un tamaño D, que tiene un factor de conversión de 0,16
Determinar el caudal. La tasa de flujo prescrita por el médico y se expresa en litros por minuto. Por ejemplo, asumir 0,5 litros/minuto
Calcular la duración de flujo utilizando la fórmula: duración es los litros disponibles divididos por el caudal. Continuando con los números ejemplo: duración = 288/0.5 = 576 minutos.
Tipos de Tanques de Oxigeno 02 (Sistema Americano)
Enlace EMS Field Guide ALS Version
Tipos de Tanques de Oxigeno 02 (Sistema Americano)
Calcular el tiempo de la Bala (Tanque de O2) Oxigeno, Sistema Europeo Bares
1. Capacidad de la Bala (Tanque)
Lo primero que debemos tener en cuenta es la capacidad en litros de la bala de oxígeno en cuestión.
En este ejemplo nuestra bala de oxígeno es de 2 litros (bala de O2 de la mochila portátil).
2. Presion en Bares del Gas
Una vez conocemos la capacidad en litros, simplemente debemos comprobar la presión en bares indicada en el manómetro.
Es importante tener en cuenta que deben mantenerse siempre en el cilindro 10 bares de presión residual (recomendado por la ficha del fabricante Air Liquide). Por tanto, a los bares reales en la bala hay que restarle 10, que siempre deberán conservarse para mantener una presión positiva que evite la contaminación interior.
3. Necesidad de Oxigeno por parte del paciente (Litros/Minuto)
Por último, necesitamos conocer la pauta de flujo en litros por minuto que debemos aplicar al paciente.
* De 0.5-15 litros/ minuto
4. Calculo de Tiempo de Oxigeno Restante

Cilindros de Oxigeno portatalies Lineamientos de preparacion y seguridad
DESCAGAR pdf
Cilindros de Oxigeno portatalies Lineamientos de preparacion y seguridad

Cilindros de Oxigeno portatalies Lineamientos de preparacion y seguridad

Cilindros de Oxigeno portatalies Lineamientos de preparacion y seguridad

Linea del tiempo del uso de oxigeno
Cilindros de oxígeno portátiles Lineamientos de preparación y seguridad pdf
El cálculo a realizar es el siguiente:
Bares de presión - 10 X Capacidad en litros
Flujo en litros/min
Ejercicio:
Para la bala de oxígeno planteada, de 2 Litros, suponiendo que se encuentre con 200 bares de presión y con necesidad de máximo flujo (15 litros/min) el cálculo es el siguiente:

200 bares de presión - 10 (residuo) X 2 litros de capacidad = 25,3 Minutos
15 litros / min de flujo pautado
En este caso, la bala de oxígeno nos dará una autonomía de 25 minutos.
Siguiendo con los ejemplos, supongamos ahora que a esta misma bala de 2 Litros le quedan 100 bares de presión y necesitamos aplicar un flujo de 2 litros/min.

En este caso, usando la misma fórmula el cálculo sería:

(100 bares de presión - 10 (residuo) X 2 litros de capacidad) / 2 litros-min de flujo = 90 Minutos.

En este segundo caso, esta misma bala con la mitad de presión nos podrá proporcionar gas durante 90 minutos.
Cómo calcular la duración del tanque de oxígeno Sistema Americano PSI by Varick
Tanques de oxígeno ayuda a individuos con desordenes respiratorios o personas que necesitan oxígeno continuo como consecuencia de una enfermedad temporal o accidente. Cada tanque lleva una cantidad finita de oxígeno. Por esta razón, individuos deben realizar cálculos de duración tanque para estimar la cantidad de tiempo que pueden confiar en un tanque. Muchos factores se aplican al cálculo de duración, incluyendo variables como niveles seguros de residuos y los factores de conversión necesarios para convertir la presión del cilindro del tanque en litros de oxígeno.
Instrucciones
Determinar la presión del cilindro actual del tanque de oxígeno. Consulte el indicador de presión ubicado en el cilindro del tanque de oxígeno. Por ejemplo, suponer que es 907 kilogramos por pulgada cuadrada o "psi"
Encontrar el nivel de seguridad residual asociado con el tanque de oxígeno. Este es un factor de seguridad construido en para pacientes no quedarse completamente sin oxígeno. Consulte el manual o póngase en contacto con su médico o terapeuta. Debido a la importancia, la Academia Americana de cirujanos ortopédicos estableció un nivel residual mínimo seguro de 200 psi.
Calcular la presión del cilindro disponible restando el nivel residual de seguridad de la actual presión de cilindro. Usando los números ejemplo: presión del cilindro disponible = 2000 psi-200 psi = 1.800 psi
Encontrar el factor de conversión para convertir la presión disponible del cilindro en litros disponibles de oxígeno. Factores de conversión de tanques de oxígeno varían con el tamaño según el siguiente cronograma:
Calcular los litros de oxígeno disponibles multiplicando la presión del cilindro disponible por el factor de conversión. Continuando con el ejemplo: litros disponibles = 1.800 x 0,16 = 288 litros Tamaño
D = 0.16
E tamaño = 0.28
G tamaño = 2.41
H y K tamaño = 3,14
M tamaño = 1.56
Como por ejemplo, asumir un tamaño D, que tiene un factor de conversión de 0,16
Determinar el caudal. La tasa de flujo prescrita por el médico y se expresa en litros por minuto. Por ejemplo, asumir 0,5 litros/minuto
Calcular la duración de flujo utilizando la fórmula: duración es los litros disponibles divididos por el caudal. Continuando con los números ejemplo: duración = 288/0.5 = 576 minutos.


Calcular el tiempo de la Bala (Tanque de O2) Oxigeno, Sistema Europeo Bares

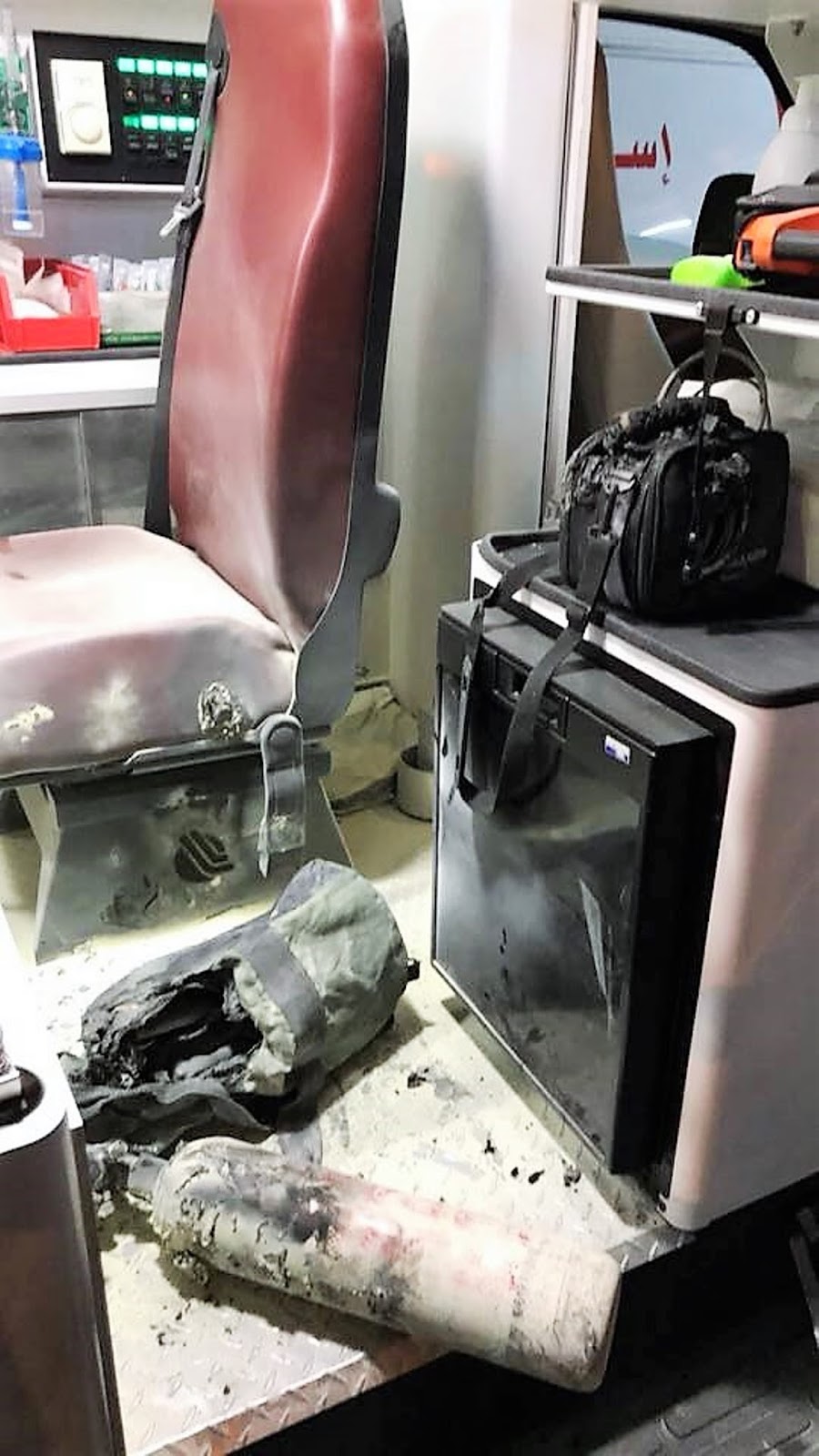

Riesgos de Explosion durante el Uso de Oxigeno O2 en Ambulancias y a nivel Intrahospitalario
1. Capacidad de la Bala (Tanque)
Lo primero que debemos tener en cuenta es la capacidad en litros de la bala de oxígeno en cuestión.
En este ejemplo nuestra bala de oxígeno es de 2 litros (bala de O2 de la mochila portátil).
2. Presion en Bares del Gas
Una vez conocemos la capacidad en litros, simplemente debemos comprobar la presión en bares indicada en el manómetro.
Es importante tener en cuenta que deben mantenerse siempre en el cilindro 10 bares de presión residual (recomendado por la ficha del fabricante Air Liquide). Por tanto, a los bares reales en la bala hay que restarle 10, que siempre deberán conservarse para mantener una presión positiva que evite la contaminación interior.
3. Necesidad de Oxigeno por parte del paciente (Litros/Minuto)
Por último, necesitamos conocer la pauta de flujo en litros por minuto que debemos aplicar al paciente.
* De 0.5-15 litros/ minuto
4. Calculo de Tiempo de Oxigeno Restante
El cálculo a realizar es el siguiente:
Bares de presión - 10 X Capacidad en litros
________________________________________
Flujo en litros/min
Ejercicio:
Para la bala de oxígeno planteada, de 2 Litros, suponiendo que se encuentre con 200 bares de presión y con necesidad de máximo flujo (15 litros/min) el cálculo es el siguiente:
200 bares de presión - 10 (residuo) X 2 litros de capacidad
________________________________________________
= 25,3 Minutos
15 litros / min de flujo pautado
En este caso, la bala de oxígeno nos dará una autonomía de 25 minutos.
Siguiendo con los ejemplos, supongamos ahora que a esta misma bala de 2 Litros le quedan 100 bares de presión y necesitamos aplicar un flujo de 2 litros/min.
En este caso, usando la misma fórmula el cálculo sería:
(100 bares de presión - 10 (residuo) X 2 litros de capacidad) / 2 litros-min de flujo = 90 Minutos.
En este segundo caso, esta misma bala con la mitad de presión nos podrá proporcionar gas durante 90 minutos.
Tipos de Tanques de Oxigeno 02 (Sistema Americano)

Sistema Europeo

Descargar PDF Gratis


MINISTERIO DE SANIDAD, POLÍTICA SOCIAL E IGUALDAD
Agencia española de medicamentos y productos sanitarios

Instrucciones de uso/manipulación del oxígeno medicinal

• No fumar.
• No acercar a una llama.
• No engrasar.

En particular:

• No introducir nunca este gas en un aparato que se sospeche pueda contener materias combustibles, en especial si son de naturaleza grasa.

• No limpiar nunca con productos combustibles, en especial si son de naturaleza grasa, ni los aparatos que contienen este gas ni los grifos, las juntas, las guarniciones, los dispositivos de cierre y las válvulas.

• No aplicar ninguna materia grasa (vaselina, pomadas...) en el rostro de los pacientes.

• No utilizar aerosoles (laca, desodorante...) ni disolventes (alcohol, perfume...) sobre el material o cerca de él.

Las botellas de oxígeno medicinal están reservadas exclusivamente al uso terapéutico.

Para evitar cualquier incidente, es necesario respetar obligatoriamente las siguientes consignas:

1. Verificar el buen estado del material antes de su utilización.

2. Agrupar las botellas de capacidad superior a 5 l con un medio adecuado (cadenas, ganchos...) para mantenerlas en posición vertical y evitar cualquier caída intempestiva; no utilizar las botellas si su presión es inferior a 10 bares.

3. No forzar nunca una botella en un soporte demasiado estrecho para ella.

4. Manipular el material con las manos limpias y libres de grasa.

5. Manipular las botellas de 50 l o más con guantes de manipulación limpios y con zapatos de seguridad.

6. Verificar en el momento de la entrega por parte del fabricante que la botella está provista de un sistema de garantía de inviolabilidad intacto.

7. No manipular una botella cuyo grifo no esté protegido por una tulipa, salvo en las botellas de capacidad inferior a 5 l.

8. No levantar la botella cogiéndola por el grifo.

9. Utilizar conexiones o elementos flexibles de conexión específicos para el oxígeno.

10. Utilizar un manorreductor con un caudalímetro que admita una presión de al menos 1,5 veces la presión máxima de servicio (200 bares) de la botella (salvo si ya hay un reductor incorporado al grifo).

11. En el caso de los bastidores de botellas, utilizar únicamente manómetros graduados como mínimo a 315 bares.

12. Utilizar elementos flexibles de conexión en las tomas murales provistos de boquillas especificas para oxígeno.

13. Abrir el grifo o la válvula de forma progresiva.

14. No forzar nunca el grifo para abrirlo, ni abrirlo del todo

15. Purgar la conexión de salida de la botella antes de incorporar el manorreductor para eliminar el polvo que pudiese haber. Mantener limpias las conexiones entre la botella y el manorreductor.

16. No someter nunca el manorreductor a varias presurizaciones sucesivas.

17. No colocarse nunca frente a la salida del grifo, sino siempre en el lado opuesto al manorreductor, detrás de la botella y hacia atrás. No exponer nunca a los pacientes al flujo gaseoso.

18. No utilizar conexiones intermedias para permitir la conexión de dos dispositivos que no encajan entre sí.

19. No intentar reparar un grifo defectuoso.

20. No apretar nunca con tenazas el manorreductor - caudalímetro, bajo riesgo de provocar desperfectos en la junta.

21. Verificar por adelantado la compatibilidad de los materiales en contacto con el oxígeno, utilizando en particular juntas de conexión del manorreductor especiales para oxígeno.

22. Cerrar el gripo de la botella tras su utilización, permitir que disminuya la presión del manorreductor dejando abierto el caudalímetro, cerrar el caudalímetro y aflojar a continuación (salvo en el caso de los manorreductores integrados) el tornillo de regulación del manorreductor.

23. En caso de fuga, cerrar el grifo o la válvula de alimentación del circuito que tenga un defecto de estanqueidad. No utilizar nunca una botella que presente una botella de estanqueidad, y comprobar que se activa el dispositivo de emergencia.

24. No vaciar nunca por completo una botella.

25. Conservar las botellas vacías con el grifo cerrado y los bastidores vacíos con la válvula cerrada (para evitar procesos de corrosión en presencia de humedad).

26. No trasvasar gas bajo presión de una botella a otra.

27. Ventilar si es posible el lugar de utilización, si se trata de ubicaciones reducidas (vehículos, domicilio).

PROSPECTO OXIGENO MEDICINAL GAS OXIGAS

Enlace para DESCARGAR prf Gratis
